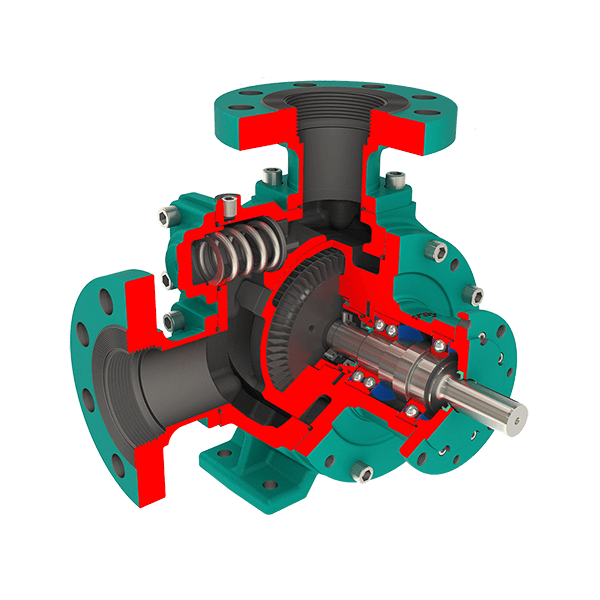

ebsray-r80-82 ebsray-r80-82_img_1193_r ebsray-r80-82_img_1203_r ebsray-r80_cutaway

R80/R82 HiFlow系列再生涡轮泵 大容量底座安装液化石油气泵

  • HiFlow系列R80和R82再生涡轮泵是大容量流体输送的底座安装泵。R80和R82再生涡轮泵能输送高压、低流量和低粘度流体,处理夹带蒸汽或达到/接近沸点的流体,因此性能不亚于同类竞品(如侧流道泵)。单极再生涡轮泵占地面积小,设计简单,易于在现场维修,仅有一个磨损部件——机械密封件。R80和R82大涡轮泵在进液口和排液口处有3英寸的端口,可在2,100至3,500 rpm的转速下运行。R80流量达150至500 L/min,R82流量更高,可达180至600 L/min。
  • Ebsray R80和R82 HiFlow系列再生涡轮泵是新型高流量液化石油气底座安装泵,可改进您的液化石油气泵送状况。

液化石油气泵送的挑战

  • 液化石油气的特性较为特殊,泵送难度大。液化石油气、丁烷或者丙烷都比较特殊,它们可作为液体输送和储存,但逸散后会像气体一样蒸发和燃烧。
  • 液化后,液化石油气沸点接近常温。压力轻微下降或略微加热均会导致其沸腾,释放蒸汽或气体。 泵送开始后,所有达到沸点的流体都可能会发生气蚀。如果气蚀发生在不适合的泵中,则会对泵和系统/整体运行造成毁灭性后果。 Ebsray再生涡轮泵非常适合泵送液化石油气,可在气蚀条件下运行,流动平稳、无脉冲,在整个生命周期中不发生额外磨损,运行寿命不受影响。

特性和优点

  • 两种型号均配有3英寸排液口和3英寸进液口法兰。
  • 有14 bar (203 psi)的高压差
  • 运行转速为2,100至3,500 rpm
  • R80的流量可达150至500 L/min。R82的流量可达180至600 L/min。
  • 单极耐蚀高镍铸铁叶轮泵耐用,寿命长,性能稳定。
  • 平衡多弹簧碳和碳化硅机械密封件可无故障工作数年。
  • 集装式密封装置易于在泵的正面更换机械密封件组件,无需断开泵或驱动。
  • 终身密封轴承,无需常规维护
  • 300号ANSI法兰和全球墨铸铁结构可以使泵稳定运行,达到最大工作压力30 bar (435 psi)。
  • 运行温度范围为-40°C (-40°F)至100°C (212°F)

Ebsray再生涡轮技术的优势

  • 运行时无需最佳效率点(BEM),意味着Ebsray再生涡轮泵具有容积泵的灵活性能曲线
  • 流动平稳,减小气蚀的破坏。流体可在叶轮的液槽中再生,泵可以使蒸汽泡沫轻轻破裂,运行平稳。
  • 具有出色的自吸性能和蒸汽处理能力,可无故障处理饱和和沸腾流体
  • 在任何泵送情况下,甚至是在气蚀条件下,均可无震动静音运行。
  • 在整个泵系统中,流体可以平稳、无脉动排液,有固有的软水力特征
  • MAWP可达29.3 bar (425 psi),再生涡轮泵可在流体达到高蒸汽压力时运行
  • 适用于低NPSHr,恶劣的抽吸条件(例如低NPSHa和气蚀条件)下
  • 可长期运行
  • 唯一的磨损部件为机械密封件。 其余部件均为非接触部件
  • 与竞品相比,占地面积小
  • 结构耐用,可长期运行
  • 可现场服务——可在现场维修
  • 几乎没有活动零件,由于密封件和叶轮容易获得,Ebsray再生涡轮泵的操作和维护,维修和重建均较为简单。
  • 单级泵经过精心设计,运行可靠,在转子速度下具有安全压力,并可在此流量下输送流体
  • 适用于多种环境条件,性能强大,系统灵活,有多种配置
  • 泵送效率高,需要的转子比其它竞品再生涡轮泵小,因此运行成本更低。
  • 与侧流道、叶片和离心泵相比,流量更高,吞吐量更大,可快速装载/卸载
  • 易于安装,无需额外调整(如填隙)即可维持性能。
  • 转子可互换,Ebsray再生涡轮泵无需专用转子,可灵活选择转子
  • 粘度灵活性范围为0.1至50 cSt

技术参数

可用型号

  • R80(流量达150至500 L/min)
  • R82(流量达180至600 L/min)

结构材料(MOC)

零件 材料
主体、盖、轴承外壳 球墨铸铁
叶轮 耐蚀高镍铸铁
碳钢
O型圈 FKM

移植

移植
进液口 DN80(3")ANSI级300凸面
排液口 DN80(3")ANSI级300凸面
仪表端口 1/4" NPT

性能参数

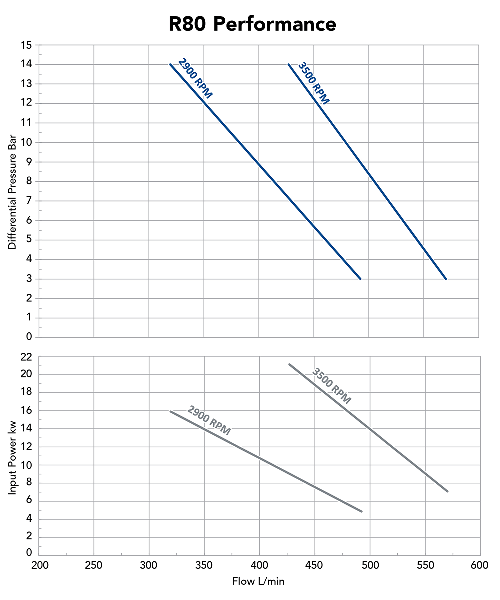

r80-performance-curve---lpg

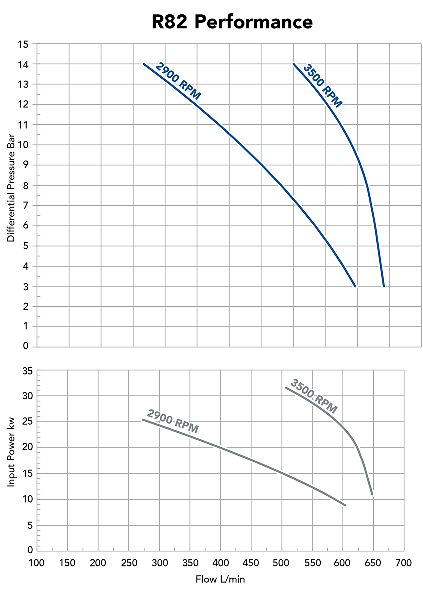

r82-performance-curve---lpg

性能数据

性能数据(50及60 HZ)
最大压差 14 bar (203 psi)
最大工作压力 30 bar (435 psi)
静水压试验压力 70 bar (1,015 psi)
最低温度 -40°C (-40°F)
最高温度 100°C (212°F)
最高速度 3,500 rpm
