阿迈得E系列 阿迈得E系列白 阿迈得E系列黑 (导电)

阿迈得E系列国际领先技术水平的AODD塑料泵

E系列的开发是基于已有泵型的大量经验积累之上。采用中心块设计，具有独特的壁厚，法兰连接，创新的环紧固结构等结构特征，可以满足客户对安全性，质量和可靠性方面的要求。有六种规格尺寸可选，配备自选设备，涵盖市场的绝大多数应用。有螺纹连接和法兰连接的脉冲阻尼器。

特性概览

  • 设计牢固的气动隔膜泵
  • 壳体由PE或PTFE材质制造，均提供导电型号
  • 可与A系列互换
  • DN 8至DN 50的六种规格
  • 最大容量为0.9至35m³/ h
  • 创新型环紧固结构提高了泵的安全性
  • 与A系列相比，优化了水力模型，流量更大、空气消耗更少、噪音更低
  • 符合ATEX，EC1935 / 2004，FDA，USP VI级认证
  • 外部无金属
  • 优化的隔膜固定设计
  • 多种接口可选
  • 内部结构完全相同的球型或柱形止回阀
  • 无需维护和润滑的空气控制系统PERSWING® P，无死点
  • 整体金属内置的复合隔膜，无单独膜盘
  • 可防止干运转和过载，能自吸，支持固体颗粒的输送
  • 液体排出平稳
  • 可以通过空气流量进行无级控制
  • 无驱动器，无旋转部件，无轴封
  • 运行中无需监控，使用寿命长
  • 易于启动
  • 一体式消声器
  • 凹入的连接杆
  • 低噪音
  • 可选设备满足如下要求：
    • 螺纹或法兰连接的脉冲阻尼器
    • 反冲系统
    • 隔离腔系统
    • 隔膜监测器
    • 冲程计数器
    • 法兰连接
    • 移动式安装

材质

零部件 材质
泵壳 PE, PTFE, 导电PE(ATEX), 导电PTFE(ATEX)
隔膜 EPDM, PTFE/EPDM, 改性PTFE/EPDM, NBR, ATEX型号
球阀 EPDM, PTFE, NBR, 不锈钢
柱形阀 PTFE

技术数据

泵尺寸 E 08 E 10 E 15 E 25 E 40 E 50
尺寸，mm(英寸） 长度 88 (3.5) 110 (4.3) 166 (6.5) 220 (8.7) 304 (12.0) 399 (15.7)
宽度 128 (5.0) 147 (5.8) 189 (7.4) 255 (10.0) 353 (13.9) 430 (16.9)
高度 129 (5.1) 169 (6.7) 240 (9.4) 320 (12.6) 432 (17.0) 552 (21.7)
公称接口尺寸 NPT 1/4" 3/8" 1/2" 1" 1 1/2" 2"
空气连接口 BSP R 1/8 R 1/8 R 1/4 R 1/4 R 1/2 R 1/2
重量，kg（lb） PE - - 7 (15) 15 (33) 34 (75) 66 (146)
PTFE 2 (4) 5 (11) 12 (26) 29 (64) 69 (152) 131 (289)
带球阀的泵送可通过固体最大颗粒尺寸 mm (in.) 2 (0.08) 3 (0.12) 4 (0.16) 6 (0.24) 9 (0.35) 11 (0.43)
吸升高度，干吸，mWC(ft) 柱形阀 1 (3.3) 2 (6.6) 3 (9.8) 4 (13.1) 5 (16.4) 5 (16.4)
吸升高度，干吸，mWC(ft) 球阀 0,5 (1.6) 1 (3.3) 2 (6.6) 3 (9.8) 4 (13.1) 4 (13.1)
吸升高度，湿吸，mWC（ft） 9 (29.5) 9 (29.5) 9,5 (31.2) 9,5 (31.2) 9,5 (31.2) 9,5 (31.2)
最大驱动和操作压力 bar (psig) 7 (100) 7 (100) 7 (100) 7 (100) 7 (100) 7 (100)
最高操作温度，℃（℉） PE - - 70 (158) 70 (158) 70 (158) 70 (158)
PTFE 100 (212) 100 (212) 120 (248) 120 (248) 120 (248) 120 (248)
最大容量 0.9 m³/h
15 l/min
4 gpm		 1.4 m³/h
23 l/min
6 gpm		 3.4 m³/h
55 l/min
15 gpm		 8 m³/h
130 l/min
35 gpm		 20 m³/h
330 l/min
88 gpm		 36 m³/h
600 l/min
160 gpm

以上技术数据适用于不带自选设备和阻尼器的阿迈得 E系列标准泵。

命名规则

eseries-code-system

性能曲线

performance-chart-e08
performance-chart-e10
performance-chart-e15
performance-chart-e25

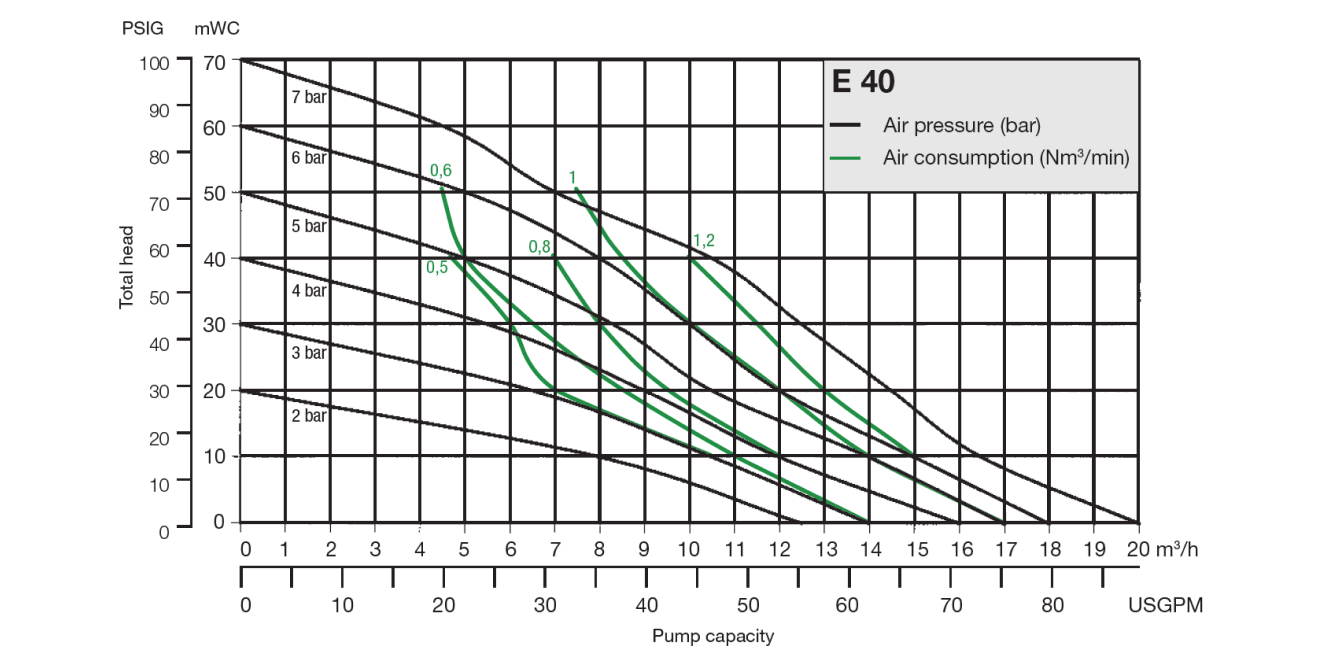

performance-chart-e40
performance-chart-e50
