E-Series 2.0

阿迈得E2.0系列国际领先技术水平的高纯气动隔膜泵



阿迈得®E2.0系列的开发基于百士吉公司多年技术积累与市场反馈,通过持续不断的创新设计与产品迭代优化,实现卓越性能。其独特特点包括中心块结构、优化壁厚、法兰连接、创新环紧固结构等,全面满足客户在安全性、耐用性和高纯化学品传输方面的严格需求。E2.0系列适配市场主流应用场景,并提供多种可选配置。此外,E2.0系列还支持螺纹和法兰连接的脉冲阻尼器,显著提升运行稳定性和流体输送效率。

无论是在半导体制造、光伏、化工、制药还是其他对高纯流体传输要求极高的行业,阿迈得®以其无与伦比的品质和客户至上的服务,成为全球客户信赖的合作伙伴,持续引领气动隔膜泵行业的未来



特性概览

  • 设计牢固的气动隔膜泵
  • 壳体由PE或PTFE制造
  • 可以与经典E或A系列互换
  • DN 8至DN 80的七种规格
  • 最大流量为0.9至48 m³/ h
  • 创新环型紧固结构提高了泵的安全性
  • 相较于上一代产品,升级优化紧固螺栓材质,提升了抗蠕变性,进一步增强了整体结构的稳定性和耐久性
  • 可选适用于防爆环境的版本
  • 外部无金属
  • 多种接口可选
  • 内部结构完全相同的球型或柱形止回阀
  • 无需维护和润滑的空气控制系统PERSWING P®,无死点
  • 采用无膜片压盘结构,金属核心内置于膜片内部,避免与过流介质接触
  • 可防止干运转和过载,能自吸,对支持固体颗粒的输送
  • 柔和输送
  • 可以通过空气流量进行无级控制
  • 无驱动器,无旋转部件,无轴封
  • 运行中无需监控,使用寿命长
  • 泵壳中心体新增符合人体工程学的把手,提升操作效率
  • 优化泵壳外形设计,整体对称美观,同时还增强结构平衡性与稳定性
  • 易于启动
  • 一体式消声器
  • 凹入的连接杆
  • 底部有带内螺纹的减震器,可直接安装
  • 低噪音
  • 可选设备满足如下要求:
    • 螺纹或法兰连接的脉冲阻尼器
    • 反冲系统
    • 隔离室系统
    • 隔膜泄漏检测外部控制
    • 冲程计数器
    • 法兰连接
    • 移动式小车安装


材质

零部件 材质
泵壳 导电PE、PTFE、导电PTFE
隔膜 EPDM、PTFE/EPDM复合材料、改性PTFE、NBR、ATEX型号
球阀 EPDM, PTFE, NBR, 不锈钢
柱形阀 聚四氟乙烯

阿迈得E2.0系列

泵尺寸 E 08 E 10 E 15 E 25 E 40 E 50
尺寸,mm(英寸) 长
88 (3.5) 110 (4.3) 166 (6.5) 220 (8.7) 304 (12.0) 399 (15.7)
高 128 (5.0) 147 (5.8) 189 (7.4) 255 (10.0) 353 (13.9) 430 (16.9)
宽 129 (5.1) 169 (6.7) 240 (9.4) 320 (12.6) 432 (17.0) 552 (21.7)
公称接口尺寸 NPT 1/4" 3/8" 1/2" 1" 1-1/2" 2"
空气连接口 BSP R 1/8 R 1/8 R 1/4 R 1/4 R 1/2 R 1/2
重量,kg(lb) PE - - 7 (15) 15 (33) 34 (75) 66 (146)
PTFE 2 (4) 5 (11) 14 (31) 34 (75) 69 (152) 131 (289)
带球阀的泵
最大可通过固体颗粒尺寸
mm (in.) 2 (0.08) 3 (0.12) 4 (0.16) 6 (0.24) 9 (0.35) 11 (0.43)
吸升高度,干吸,mWC(ft) 柱型阀
球型阀
1 (3.3) 2 (6.6) 3 (9.8) 4 (13.1) 5 (16.4) 5 (16.4)
吸升高度,干吸,mWC(ft) 0,5 (1.6) 1 (3.3) 2 (6.6) 3 (9.8) 4 (13.1) 4 (13.1)
吸升高度,湿吸,mWC(ft) 9 (29.5) 9 (29.5) 9.5 (31.2) 9.5 (31.2) 9.5 (31.2) 9.5 (31.2)
最大驱动和操作压力 bar (psig) 7 (100) 7 (100) 7 (100) 7 (100) 7 (100) 7 (100)
最高操作温度,(℉): PE - - 70 (158) 70 (158) 70 (158) 70 (158)
PTFE 100 (212) 100 (212) 120 (248) 120 (248) 120 (248) 120 (248)

以上技术数据适用于不带自选设备和阻尼器的阿迈得E系列标准泵。

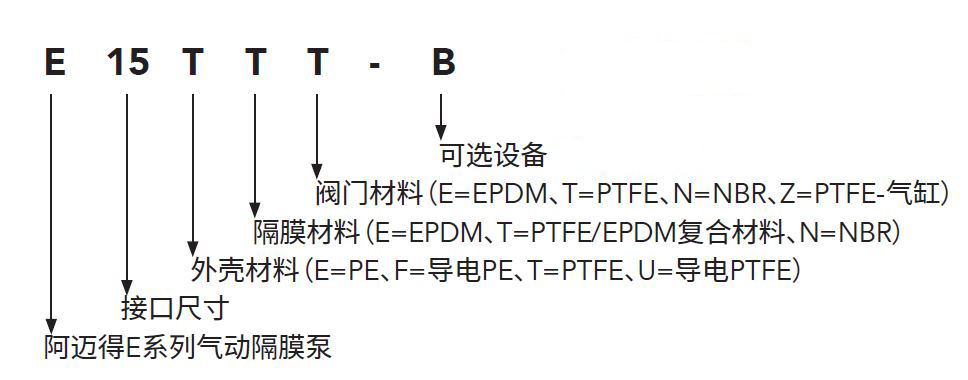

命名规则

E Series Designation System

性能曲线

performance-chart-e08

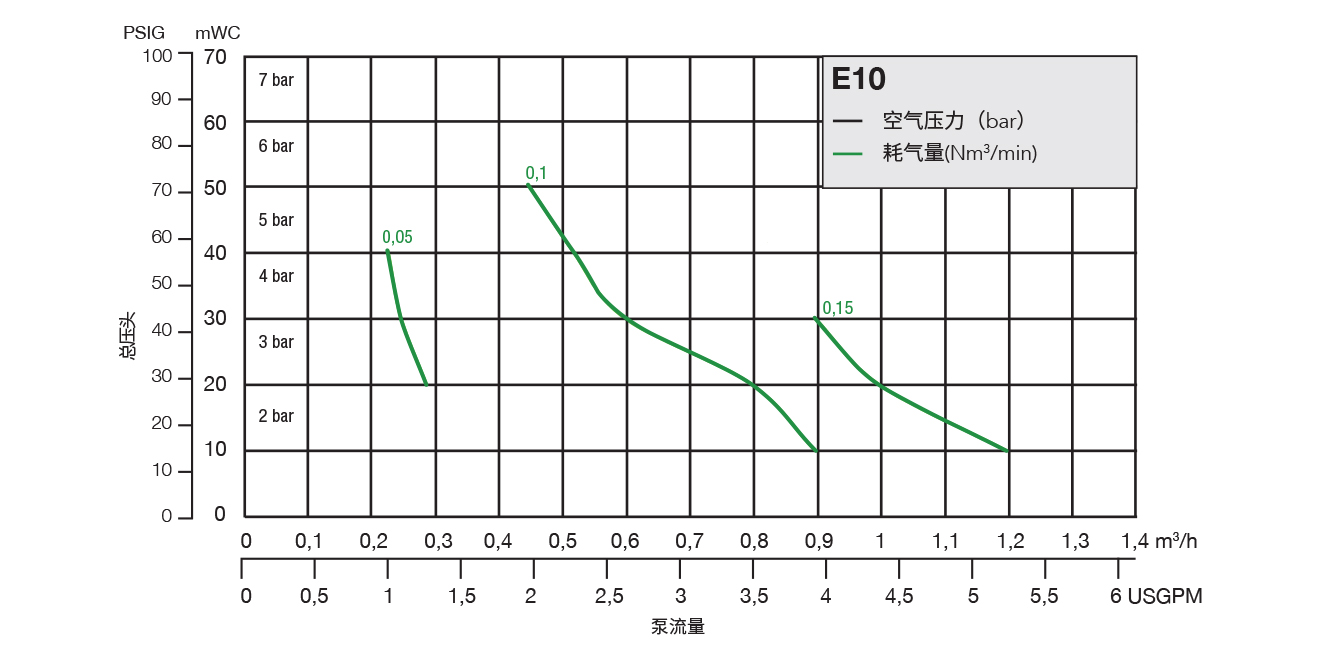

performance-chart-e10

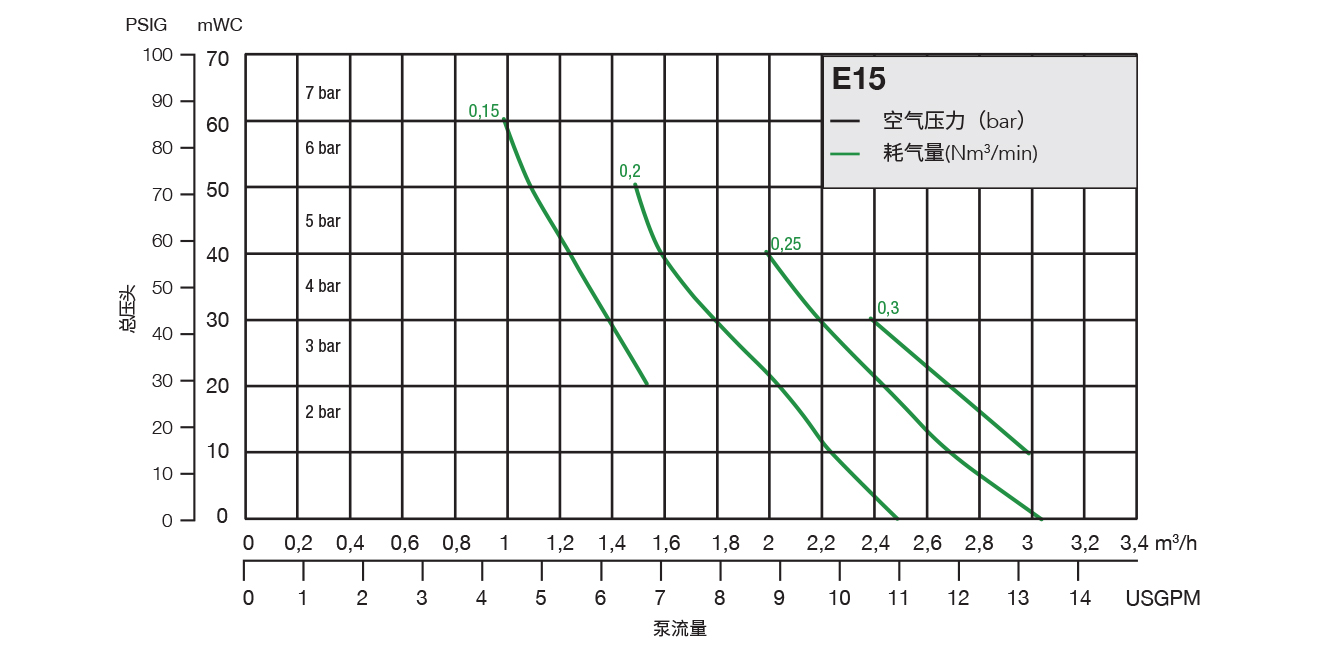

performance-chart-e15

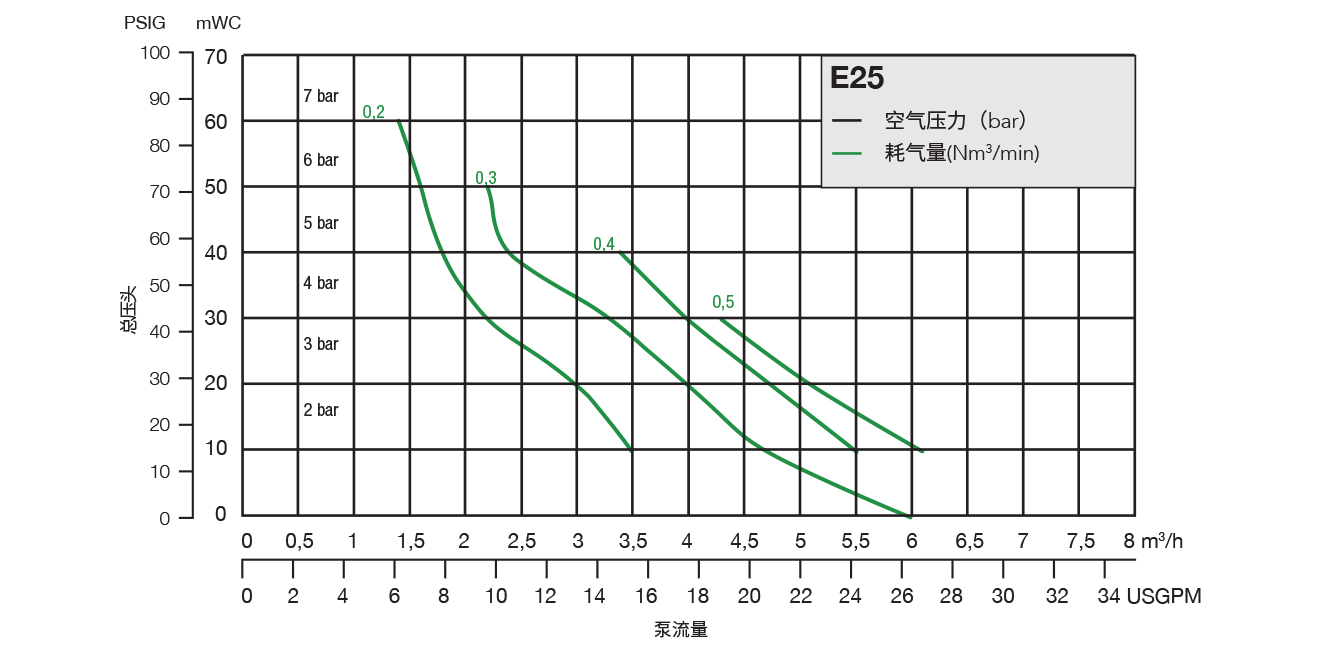

performance-chart-e25

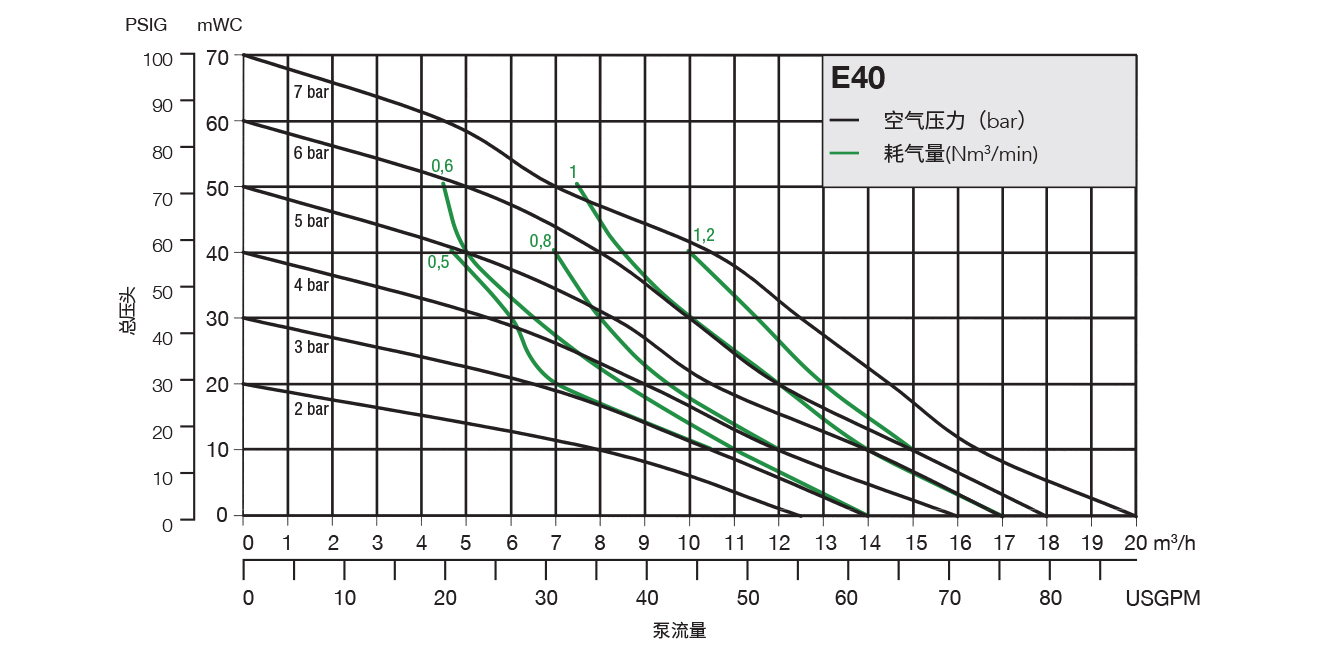

performance-chart-e40

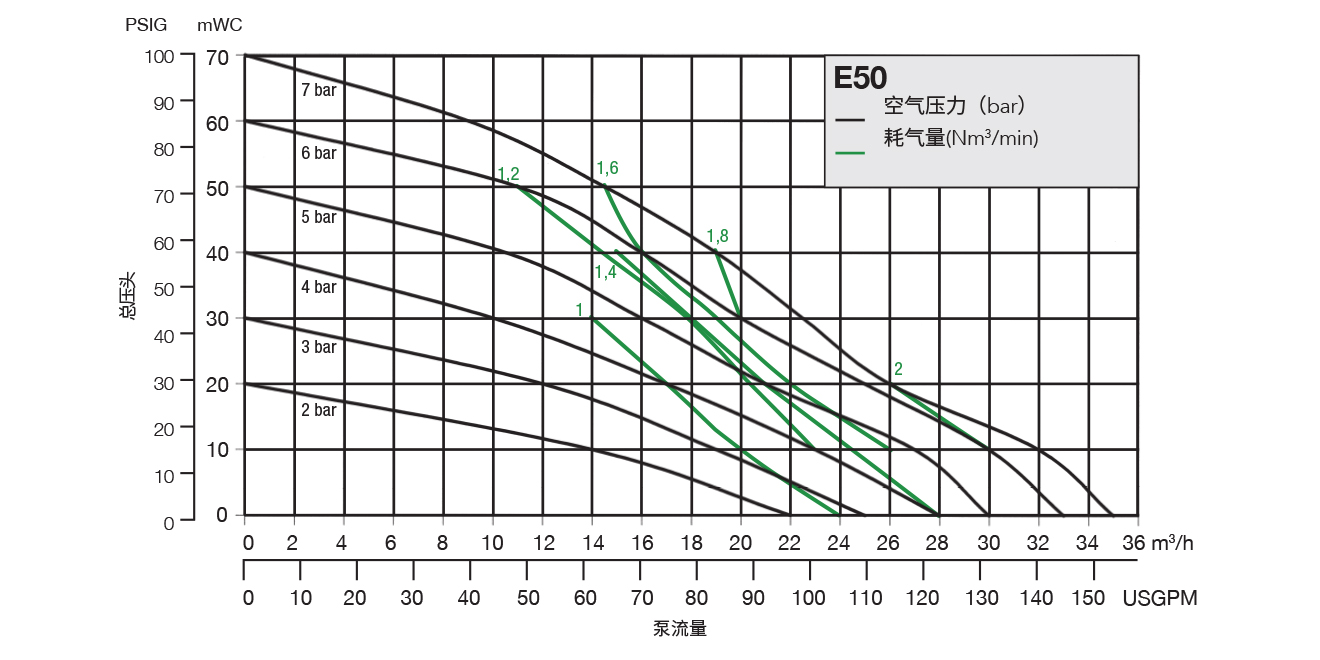

performance-chart-e50
