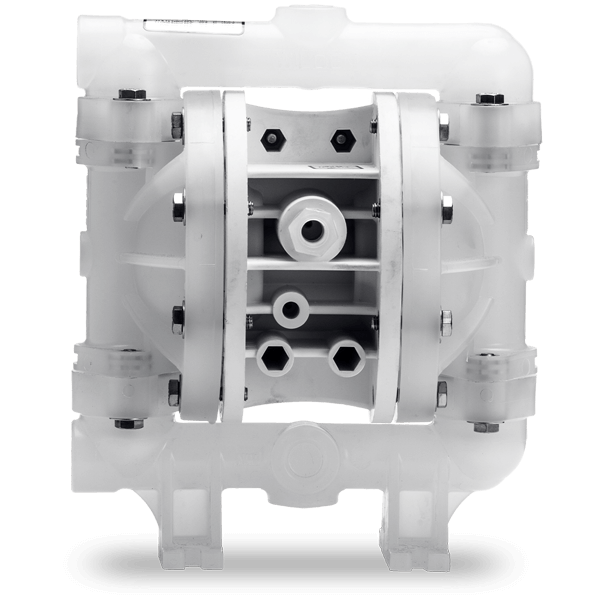

P100 Pro-Flo 0.5 Plastic

13 mm (1/2") Pro-Flo® 系列塑料螺栓泵 P100

进气口
  • 1/4" FNPT
进料口
  • 13 mm (1/2")
出料口
  • 13 mm (1/2")
连接类型
  • NPT/BSPT (螺纹)
最大吸升高度
  • 橡胶– 5.2 m (17.0') 干吸, 8.7 m (28.4') 湿吸
  • TPE – 5.2 m (17.0') 干吸, 5.5 m (18.0') 湿吸
  • PTFE – 4.5 m (14.7') 干吸, 9.3 (30.6') 湿吸
最大流量
  • 橡胶– 56 lpm (14.8 gpm)
  • TPE – 58.7 lpm (15.5 gpm)
  • PTFE – 57 lpm (15 gpm)
最大压力
  • 8.6 bar (125 psi)
最大颗粒尺寸
  • 1.6 mm (1/16")
每冲程排量 *
  • 橡胶– 0.10 L (0.027 gal)
  • TPE – 0.11 L (0.029 gal)
  • PTFE – 0.10 L (0.027 gal)
  • * 1循环 = 2冲程

特性与优势

威尔顿螺栓塑料泵在各种应用中表现出了绝佳的性能和卓越的运行。螺栓结构确保了整个产品的密封,优化的介流体通道少了内摩擦,以最大限度地提高产量和效率,隔膜使用寿命更长。

  • NPT/ BSPT螺纹连接
  • 久经时间验证的稳定性能
  • 螺栓结构,可实现出色的密闭
  • 大固体颗粒输送
  • 高吸升高度
  • 易于操作和维护
  • 增加开/关可靠性
  • 最长的维修间隔时间(MTBR)

下载

EOM

型号:P100 | 代码:WIL-11050-E-05

规格表

型号: P100 | 代码: WIL-11050-T-01

性能规格

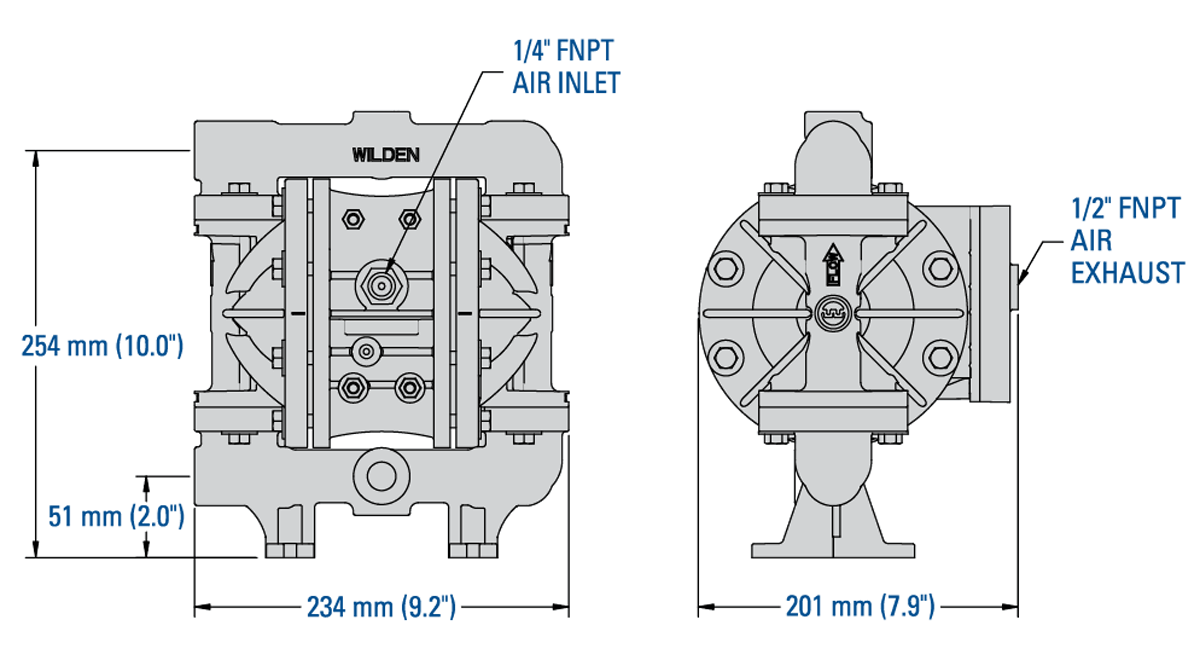

尺寸

Dim-P100-13mm.5in-BPP

注意: 尺寸因材料和连接类型而异。更多相关信息,请参阅P100塑料泵安装手册。

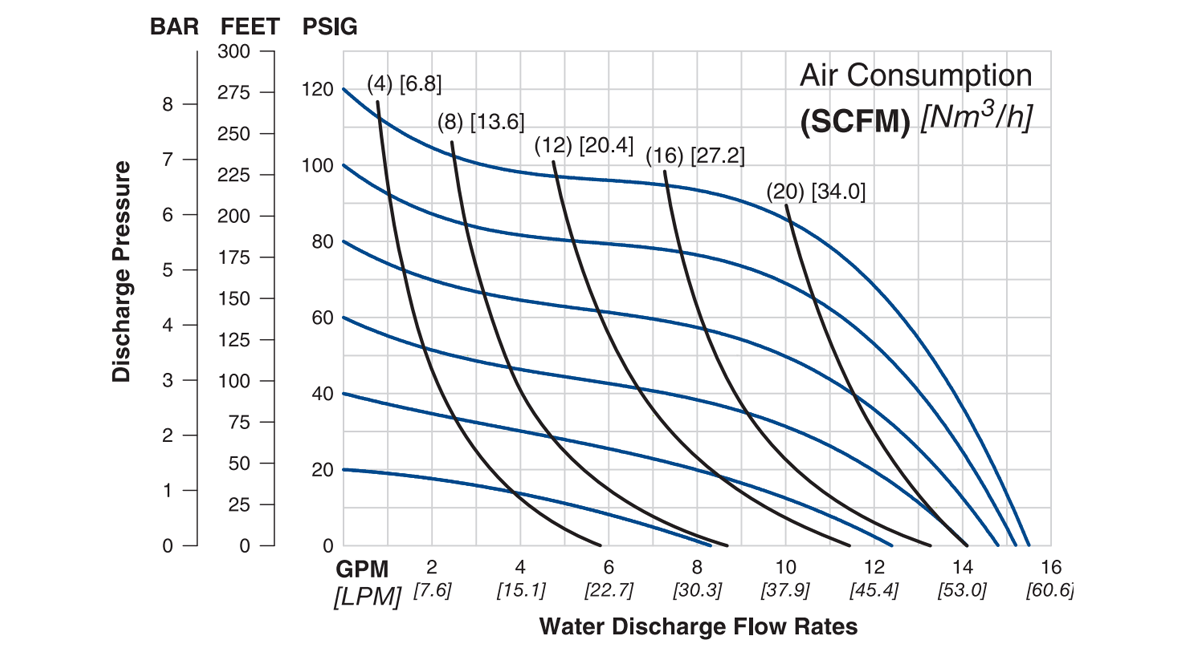

流量曲线– 热塑性弹性体隔膜

Flow Curve - TPE Fitted

注意: 其他性能曲线可参阅P100塑料泵安装手册。

进气口
  • 1/4" FNPT
进料口
  • 13 mm (1/2")
出料口
  • 13 mm (1/2")
连接类型
  • NPT/BSPT (螺纹)
最大流量
  • 橡胶– 56 lpm (14.8 gpm)
  • TPE – 58.7 lpm (15.5 gpm)
  • PTFE – 57 lpm (15 gpm)
最大压力
  • 8.6 bar (125 psi)
最大颗粒尺寸
  • 1.6 mm (1/16")
最大吸升高度
  • 橡胶– 5.2 m (17.0') 干吸, 8.7 m (28.4') 湿吸
  • TPE – 5.2 m (17.0') 干吸, 5.5 m (18.0') 湿吸
  • PTFE – 4.5 m (14.7') 干吸, 9.3 (30.6') 湿吸
每冲程排量 *
  • 橡胶 – 0.10 L (0.027 gal)
  • TPE – 0.11 L (0.029 gal)
  • PTFE – 0.10 L (0.027 gal)
  • * 1循环 = 2冲程

接液部件材质

材料 装运重量
聚丙烯 4 kg (8 lb)
PVDF 5 kg (10 lb)

非接液部件材质

说明 材料
中心体 聚丙烯
气阀 聚丙烯

弹性体可选材质

材料 温度限值
丁腈橡胶(Buna-N) -12°C 至82°C (10°F 至180°F)
FKM -40°C 至177°C (-40°C 至350°F)
氯丁橡胶(Neoprene) -18°C 至93°C (0°F 至200°F)
PTFE * 4°C 至104°C (40°F 至220°F)
聚氨酯 -12°C 至66°C (10°F 至150°F)
Saniflex™ -29°C 至104°C (-20°F 至220°F)
Wil-Flex™ -40°C 至107°C (-40°F 至225°F)

* 仅4°C 至149°C (40°F 至300°F) - 13 mm (1/2") 和25 mm (1") 型号
