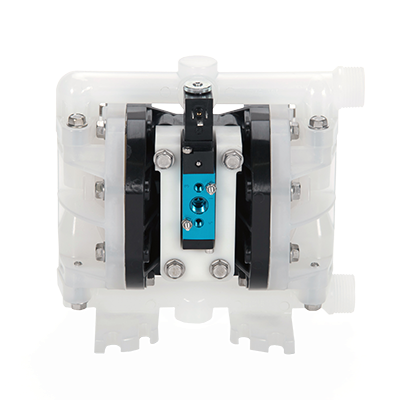

适用于电子控制应用的Wilden®Accu-Flo™系列泵

Accu-Flo™系列气动隔膜（AODD）泵是电磁阀控制的定量供给泵，用于外部控制、精密计量和配料应用。具有直流电接口，利用电脉冲触发泵提供易于控制的可变冲程速率。符合NEMA5，NEMA7及防爆标准，并可提供多种电压选项。

• 集成电子（电磁阀）控制
• 多种电压选项：24V DC，12V DC和110V AC
• 久经时间考验的产品结构：螺栓或卡箍

应用领域

• 化学加药
• 自适应加药
• 配料工艺
• 混合
• 系统和模块

工作原理

Accu-Flo空气分配系统（ADS）采用具有单个操作器和弹簧复位的两位四通电磁阀。该阀在内部控制空气，可延长线圈和操作器的使用寿命。

1. 利用气压充盈气室并驱动隔膜，电脉冲决定冲程速率。
2. 当螺线管断电时，气阀活塞通过弹簧固定在气阀本体的顶部。
3. 在此位置，气源被引导到泵右侧，而左侧气室已排空。
4. 当螺线管由电驱动时，气压将被引导至气阀活塞的顶部，从而克服了弹簧的张力并迫使活塞向下。
5. 在此位置，气阀活塞将气源引导至泵左侧，并排空右侧。
6. 通过交替施加和断开电源，Accu-Flo系列泵以与标准气动泵类似的方式来回往复运动。
