38 mm (1-1/2") Pro-Flo® 系列塑料卡箍泵 P4

Jim Wilden在设计威尔顿塑料泵时，采用了卡箍设计。塑料卡箍泵具有与金属卡箍泵相同的优点，设计精简、坚固，非常适合化学品输送。塑料卡箍泵易于维护，安装简单，便于修护，只需单个工具即可拆装。久经时间考验的数万台卡箍泵，每年泵送数十亿加仑的流体。

• DIN/ANSI法兰连接
• 进/出料口采用灵活性高的旋转头设计

• 久经时间验证的稳定性能
• 卡箍连接便于更快进行维护
• 低成本
• 安装简便
• 易于操作和维护

EOM

尺寸图

宣传册

规格表

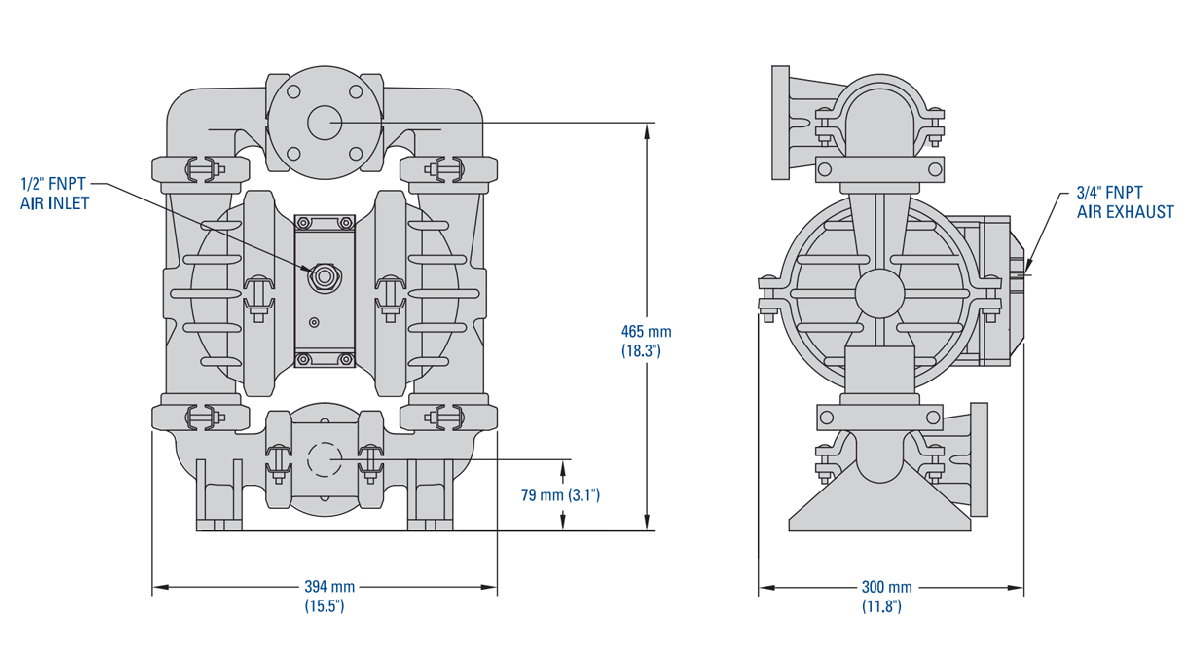

尺寸

注意： 尺寸因材料和连接类型而异。更多相关信息，请参阅P4塑料泵安装手册。

流量曲线– 热塑性弹性体隔膜

注意： 其它性能曲线可以参阅P4塑料泵安装手册。

进气口

• 1/2" FNPT

进料口

• 38 mm (1-1/2")

出料口

• 38 mm (1-1/2")

连接类型

• DIN/ANSI (法兰)

最大流量

• 橡胶– 348 lpm (92 gpm)
• TPE – 354 lpm (94 gpm)
• 全冲程 PTFE – 352 lpm (92.9 gpm)
• 短冲程 PTFE – 261 lpm (69 gpm)

最大压力

• 8.6 bar (125 psi)

最大颗粒尺寸

• 4.8 mm (3/16'')

最大吸升高度

• 橡胶– 4.88 m (16') 干吸, 7.92 m (26') 湿吸
• TPE – 3.96 m (13') 干吸, 7.92 m (26') 湿吸
• 全冲程 PTFE – 4.7 m (15.3') 干吸, 9.3 m (30.6') 湿吸
• 短冲程 PTFE – 3.05 m (10') 干吸, 7.47 m (24.5') 湿吸

每冲程排量 ^*

• 橡胶– 1.19 L (0.314 gal)
• TPE – 1.18 L (0.311 gal)
• 全冲程 PTFE – 1.0 L (0.27 gal)
• 短冲程 PTFE – 0.53 L (0.139 gal)
^*1循环 = 2冲程

接液部件材质

非接液部件材质
