C050-传统

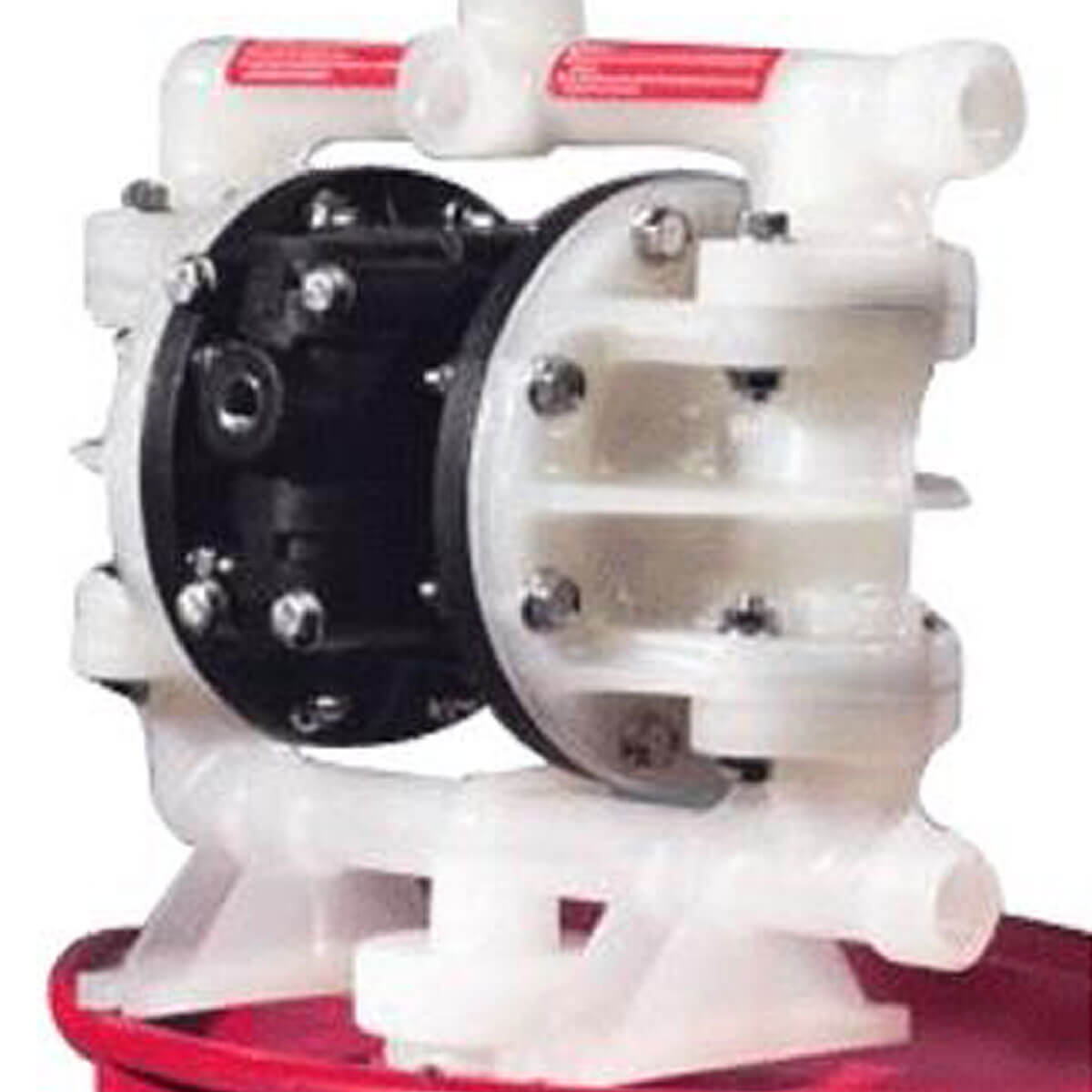

1/2英寸传统塑料泵 C050

进气口
  • 1/4" FNPT
进液口
  • 1/2"
排液口
  • 1/2"
连接类型
  • FNPT/FBSPT（螺纹）
最大吸升高度
  • 15 ft-H2O (4.6 m-H2O) 干吸
  • 26 ft-H2O (7.9 m-H2O) 湿吸
最大流量
  • 14 gpm (53 lpm)
最大压力
  • 100 psi (6.8 bar)
最大固体直径
  • 1/8" (3.2 mm)
logo_choice
  • CE Icon
  • ATEX Icon

规格

物理特性
进液口尺寸： 1/2英寸
液管接头类型： FNPT (FBSPP)
标准吸液口： 中后部
标准排液口： 中后部
进气口连接尺寸 1/4英寸
排气口尺寸： 3/8英寸
导电尼龙重量： 不适用
聚丙烯重量： 8 lbs (3.6 kg)
聚偏二氟乙烯重量： 11 lbs (5.0 kg)
结构
湿吸端： 聚丙烯、聚偏二氟乙烯
空气端： 玻璃纤维填充聚丙烯
隔膜： Geolast®, PTFE, Santoprene®, FKM
阀门： Buna-N, Geolast®, PTFE, Santoprene®, FKM
阀座： 聚丙烯、PTFE、PVDF、FKM
五金件： 不锈钢

性能

性能曲线

Legacy-Plastic-Pump-performance-curves_C050

注意： 其他性能曲线可在下载部分找到。

性能
最大流量： 14 gpm (53 lpm)
最大空气压力： 100 psi (6.8 bar)
吸升高度（干吸）： 15 ft-H2O (4.5 m-H2O)
吸升高度（湿吸）： 26 ft-H2O (7.9 m-H2O)
最大固体： 1/8英寸 (3.2 mm)

下载

IOM

C050塑料泵操作手册 (EN)
尺寸：1/2" | 代码：ALF-13230-E-01

性能曲线

传统塑料泵 特种泵性能曲线
尺寸：1/4英寸, 1/2英寸, 1英寸

宣传册

奥弗品牌组合宣传册 (EN)
ALF-10000-C-01

分解图

传统塑料泵分解图
尺寸：1/4英寸, 1/2英寸, 1英寸

尺寸图

C050传统塑料泵2D图纸
尺寸：1/2英寸

3D模型

C050传统塑料泵3D图纸
尺寸：1/2英寸
