S100-NAA-GGPN-B30-铝 S100-NAA-GGPN-B30-ALUMINUM-ANGLED

1"Max-Pass®️（S系列）金属泵 S100

进气口
  • 1/2" FNPT
进液口
  • 1"
排液口
  • 1"
连接类型
  • FNPT/FBSPT（螺纹）
最大吸升高度
  • 18 ft-H2O (5.5 m-H2O) 干吸
  • 27.5 ft-H2O (8.4 m-H2O) 湿吸
最大流量
  • 46 gpm (174 lpm)
最大压力
  • 120 psi (8.2 bar)
最大固体直径
  • 3/4" (19 mm)
logo_choice
  • CE Icon
  • ATEX Icon
  • FDA Icon

规格

物理特性
进液口尺寸： 1英寸
液管接头类型： FNPT, FBSPP
标准吸液口： 中前部
标准排液口： 中后部
进气口连接尺寸： 1/2英寸
重量： 18 lbs (8 kg)
结构
湿吸端： 铝、不锈钢
空气端： 玻璃纤维填充聚丙烯
隔膜： Geolast®、PTFE 和Santoprene®备件、Santoprene®、FKM
阀门： Buna-N, EPDM, FKM
阀座： 铝、不锈钢
O型圈： Buna-N, EPDM, PTFE, FKM
五金件： 不锈钢
消音器： 金属，塑料

性能

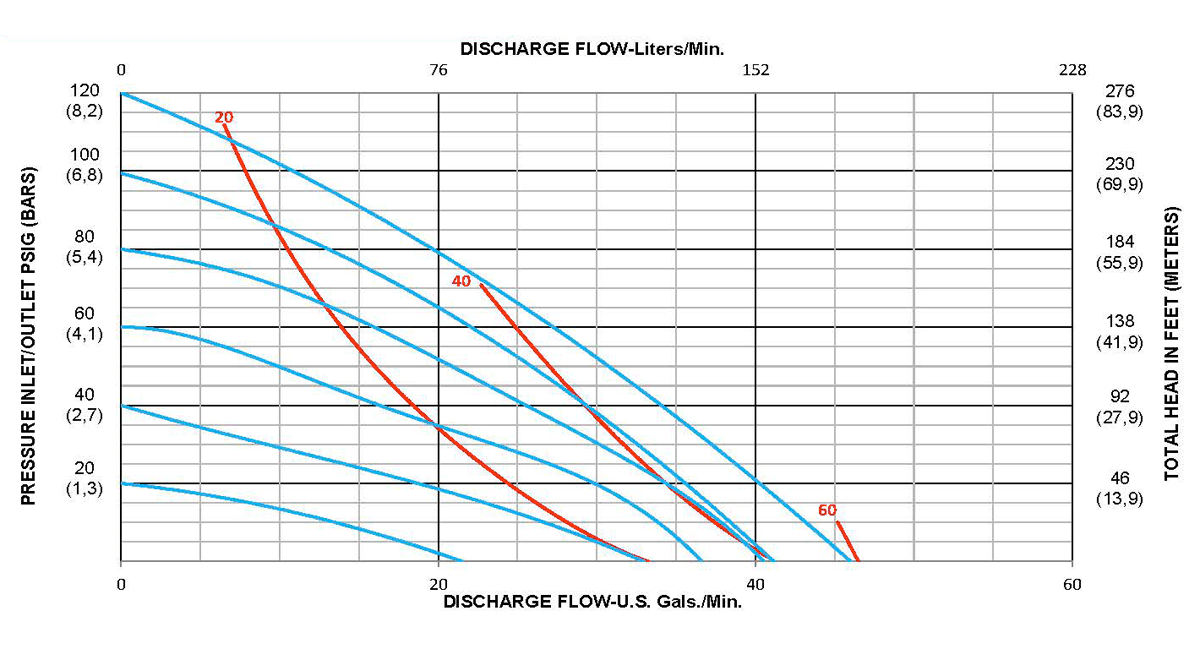

性能曲线

S-Series-Performance-Curves_S100_Metal_Rubber

注意： 其他性能曲线可在下载部分找到。

性能
最大流量： 46 gpm (174 lpm)
最大空气压力： 120 psi (8.2 bar)
吸升高度（干吸）： 18 ft-H2O (5.5 m-H2O)
吸升高度（湿吸）： 27.5 ft-H2O (8.4 m-H2O)
最大固体： 3/4英寸 (19 mm)

下载

宣传册

奥弗品牌组合宣传册 (CN)
ALF-10010-C-03cn
奥弗品牌组合宣传册 (EN)
ALF-10000-C-01

IOM

S100金属泵操作手册 (EN)
尺寸：1" | 代码：ALF-13151-E-01

性能曲线

S系列特种泵性能曲线
尺寸：3/8英寸, 1/2英寸, 1英寸

分解图

S系列分解图
尺寸：3/8英寸, 1/2英寸, 1英寸

尺寸图

S100金属泵2D图纸
尺寸：1英寸

3D模型

S100金属泵3D图纸
尺寸：1英寸
