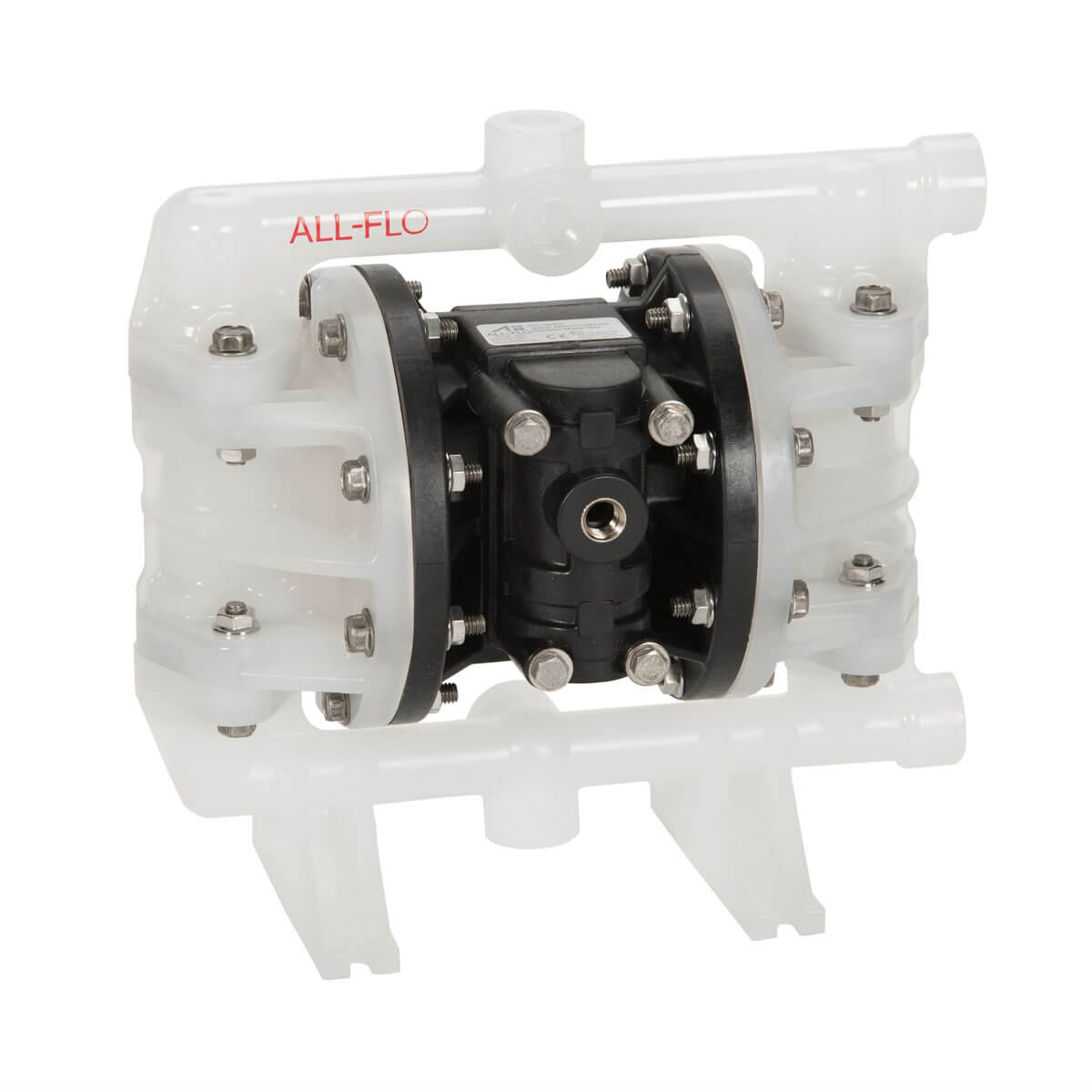

S050-SPP-SSPE-S70-PLASTIC-STANDARD S050-SPP-SSPE-S70-PLASTIC-STANDARD-ANGLED

1/2"Max-Pass®️（S系列）塑料泵 S050

进气口
  • 1/4" FNPT
进液口
  • 1/2"
排液口
  • 1/2"
连接类型
  • FNPT/FBSPT（螺纹）
最大吸升高度
  • 20 ft-H2O (6.1 m-H2O) 干吸
  • 30 ft-H2O (9.1 m-H2O) 湿吸
最大流量
  • 17 gpm (64.6 lpm)
最大压力
  • 120 psi (8.2 bar)
最大固体直径
  • 3/8" (9.5 mm)
logo_choice
  • CE Icon
  • ATEX Icon
  • FDA Icon

规格

物理特性
进液口尺寸： 1/2英寸
液管接头类型： FNPT, FBSPP
标准吸液口： 右侧
标准排液口： 右侧
进气口连接尺寸： 1/4英寸
重量： 12 lbs (5.4 kg)
结构
湿吸端： 导电尼龙、聚丙烯、聚偏二氟乙烯
空气端： 玻璃纤维填充聚丙烯
隔膜： Geolast®, PTFE, Santoprene®
阀门： Buna-N, EPDM, FKM
阀座： 导电尼龙、聚丙烯、聚偏二氟乙烯
O型圈： Buna-N, EPDM, PTFE, FKM
五金件： PTFE涂层不锈钢、不锈钢
消音器： 金属，塑料

性能

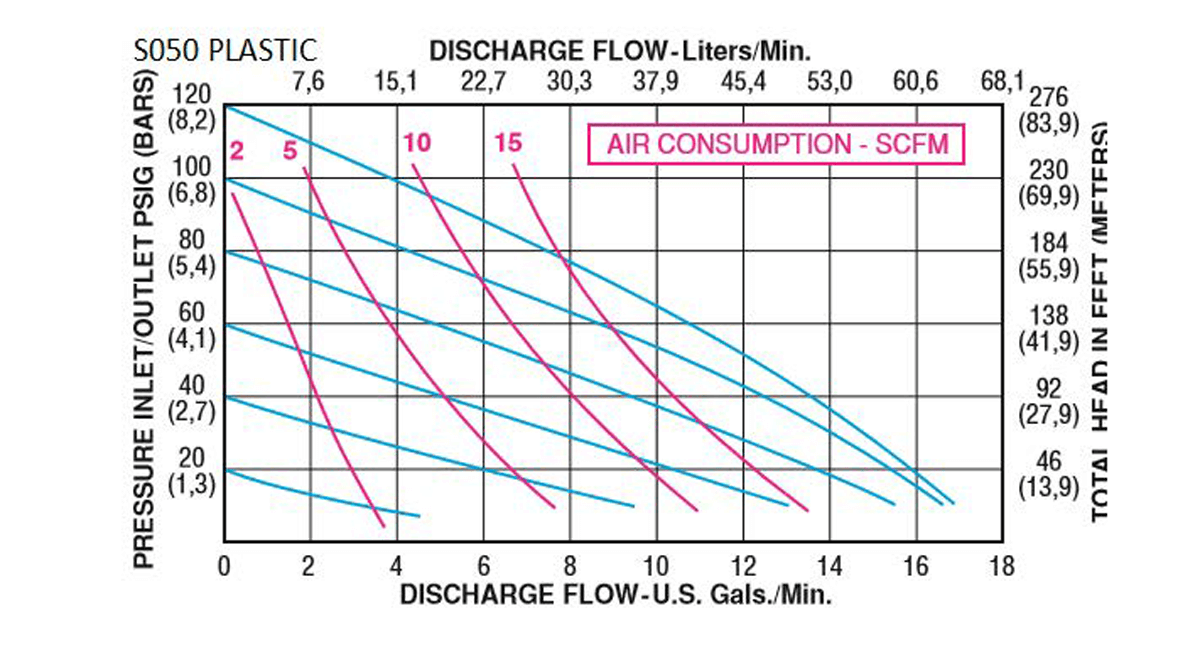

性能曲线

S-Series-Performance-Curves_S050_Plastic

注意： 其他性能曲线可在下载部分找到。

性能
最大流量： 17 gpm (64.6 lpm)
最大空气压力： 120 psi (8.2 bar)
吸升高度（干吸）： 20 ft-H2O (6.0 m-H2O)
吸升高度（湿吸）： 30 ft-H2O (9.1 m-H2O)
最大固体： 3/8 in. (9.5 mm)

下载

宣传册

奥弗品牌组合宣传册 (CN)
ALF-10010-C-03cn
奥弗品牌组合宣传册 (EN)
ALF-10000-C-01

IOM

S050塑料泵操作手册 (EN)
尺寸：1/2" | 代码：ALF-13130-E-01

性能曲线

S系列特种泵性能曲线
尺寸：3/8英寸, 1/2英寸, 1英寸

分解图

S系列分解图
尺寸：3/8英寸, 1/2英寸, 1英寸

尺寸图

S050塑料泵2D图纸
尺寸：1/2英寸

3D模型

S050塑料泵3D图纸
尺寸：1/2英寸
