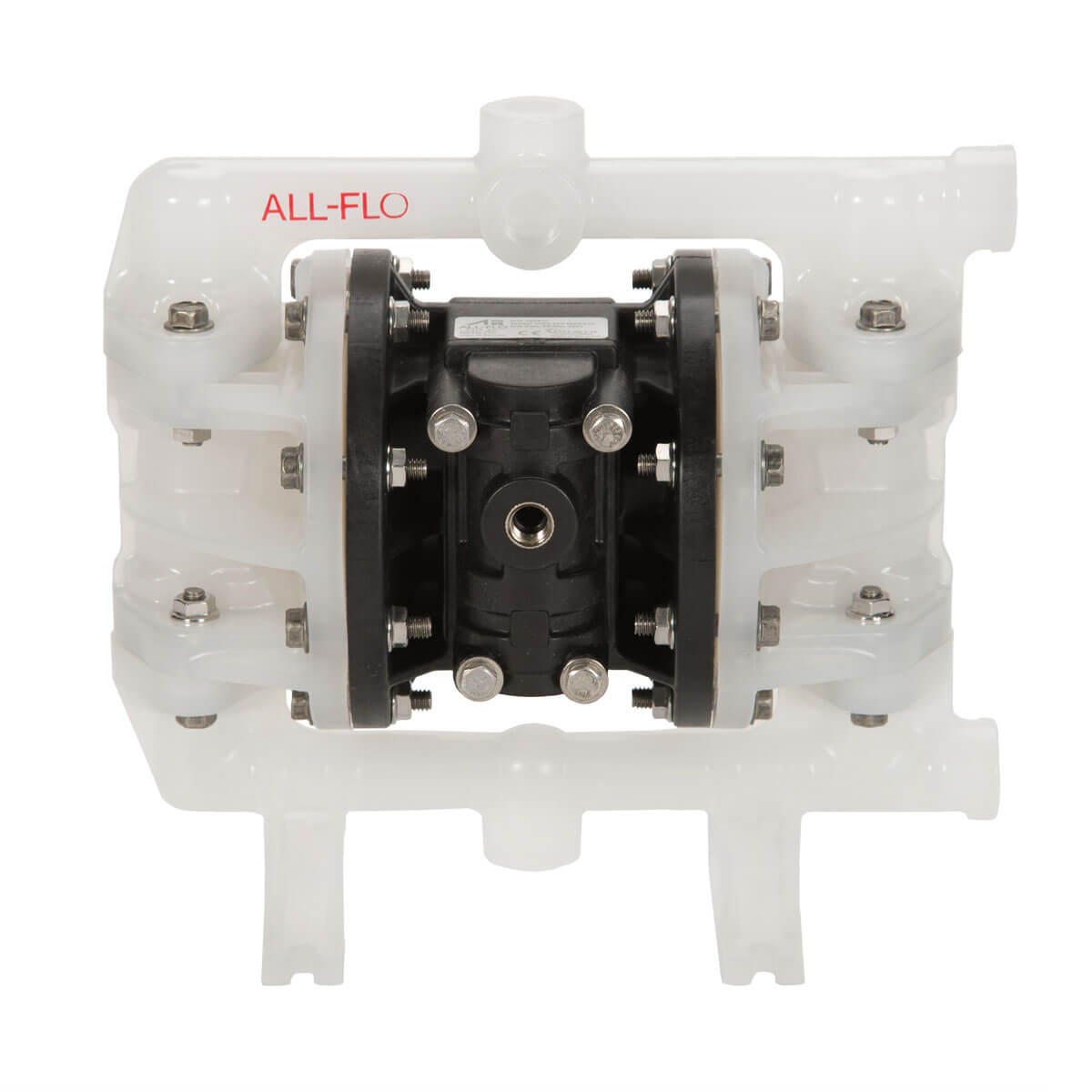

A050-SPP-SSPE-S70-塑料标准 A050-SPP-SSPE-S70-PLASTIC-STANDARD-ANGLED

1/2"塑料泵 A050

进气口
  • 1/4" FNPT
进液口
  • 1/2"
排液口
  • 1/2"
连接类型
  • FNPT/FBSPT（螺纹）
最大吸升高度
  • 15 ft-H2O (4.6 m-H2O) 干吸
  • 26 ft-H2O (7.9 m-H2O) 湿吸
最大流量
  • 17 gpm (64.6 lpm)
最大压力
  • 120 psi (8.2 bar)
最大固体直径
  • 1/8" (3.2 mm)
每冲程位移
  • 0.03 gal (0.10 L)
logo_choice
  • CE Icon
  • ATEX Icon
  • FDA Icon

规格

物理特性
进液口尺寸： 1/2英寸
液管接头类型： FNPT (FBSPT)
标准吸液口： 右侧
标准排液口： 右侧
进气口连接尺寸： 1/4英寸 FNPT
排气口连接尺寸： 3/8英寸 FNPT
聚丙烯 PVDF 尼龙
最大高度： 11.4英寸 (289 mm) 11.4英寸 (289 mm) 11.4英寸 (289 mm)
最大宽度： 12.0英寸 (306 mm) 12.0英寸 (306 mm) 12.0英寸 (306 mm)
最大深度： 7.4英寸 (187 mm) 7.4英寸 (187 mm) 7.4英寸 (187 mm)
重量： 9 lbs (4.1 kg) 12 lbs (5.4 kg) 12 lbs (5.4 kg)
结构
湿吸端： 导电尼龙、聚丙烯、聚偏二氟乙烯
空气端： 玻璃纤维填充聚丙烯
隔膜： Geolast®, PTFE, Santoprene®, FKM
阀球： Geolast®, PTFE, Santoprene®, FKM
阀座： 尼龙、聚丙烯、聚偏二氟乙烯
O型圈： Buna-N, EPDM, PTFE, FKM
五金件： PTFE涂层不锈钢、不锈钢
消音器： 金属，塑料

性能

性能曲线

050-A075-Performance-Curve

注意： 其他性能曲线可在下载部分找到。

性能
最大流量： 17 gpm (64.6 lpm)
最大空气压力： 120 psi (8.2 bar)
最大静力吸升高度： 23 ft-H2O (7.0 m-H2O)
最大静力吸升高度（干吸）： 15 ft-H2O (4.6 m-H2O)
最大吸升高度（湿吸）： 26 ft-H2O (7.9 m-H2O)
最大固体： 1/8英寸 (3.2 mm)
平均每冲程位移： (0.03 gal / 0.10 L)
声级： 83 dBA（带消音器）
聚丙烯
A050-SPP-GGPN-S70 NPT（BSP）、Geolast® 隔膜、Geolast®阀球、聚丙烯阀座、Buna-N O型圈、不锈钢五金件
A050-SPP-SSPE-S70 NPT（BSP）、Santoprene® 隔膜、Santoprene®阀球、聚丙烯阀座、EDPM O型圈、不锈钢五金件
A050-SPP-TTPT-S70 NPT（BSP）、PTFE隔膜、PTFE阀球、聚丙烯阀座、PTFE O型圈、不锈钢五金件
PVDF
A050-SPK-SSKE-S70 NPT（BSP）、Santoprene®隔膜、Santoprene®阀球、PVDF 阀座、EDPM O型圈、不锈钢五金件
A050-SPK-TTKT-S70 NPT（BSP）、PTFE隔膜、PTFE阀球、PVDF阀座、PTFE O型圈、不锈钢五金件
导电尼龙
A050-SPY-TT3T-SF0 NPT（BSP）、PTFE隔膜、PTFE阀球、不锈钢阀座、PTFE O型圈、不锈钢五金件
